Utiliser un câble série

Pour communiquer « directement » avec votre brique.

olimex lime1 lime2 serial tutoriel

Si vous disposez d'un câble série (USB to serial cable (female)) ous pouvez l'utiliser pour vous connecter aux cartes Lime1 et Lime2.

Brancher le cable série

Sur la carte (lime1 ou lime2)

Si vous disposez d'un câble série (USB to serial cable (female)) ous pouvez l'utiliser pour vous connecter aux cartes Lime1 et Lime2.

À brancher sur les connecteurs UART0 (À côté de la prise ethernet)

  • Bleu : GND
  • Rouge : TX
  • Vert : RX

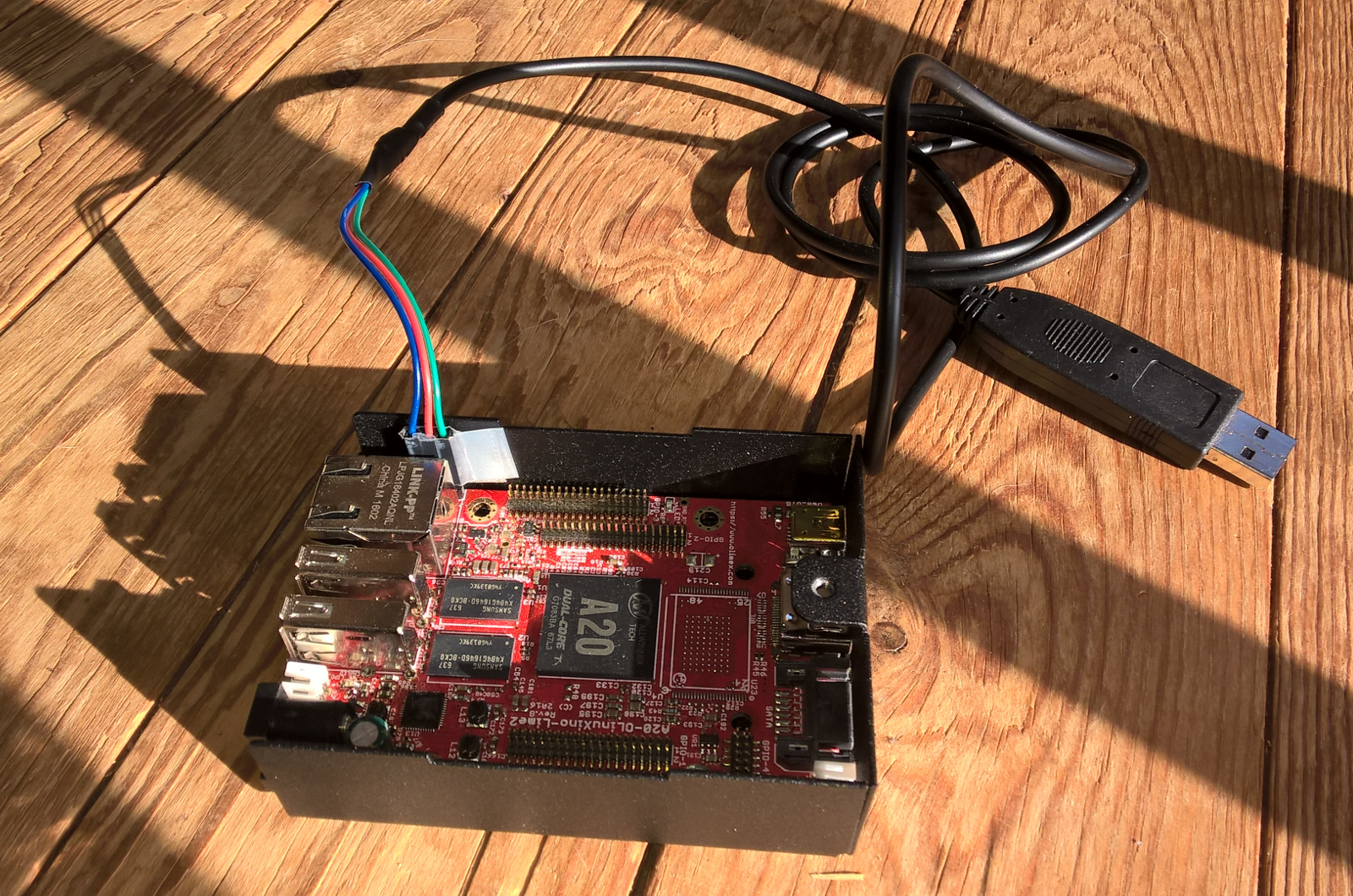

Dans l'ordre : vert-rouge-bleu, autre exemple en photo sur une LIME2

Sur votre ordinateur

Connectez l'autre côté du câble dans un des port USB de votre PC (de préférence fonctionnant avec GNU/Linux).

Démarrer un terminal avec screen :

Il y a plusiers possiblilités pour « voir ce qui se passe », ici c'est avec screen sur un ordinateur GNU/Linux qui est expliqué.

Pour installer le logiciel screen :

$ sudo  apt install screen

Pour exécuter le logiciel :

$ sudo screen /dev/ttyUSB0 115200

Ne vous étonnez pas, si la brique n'est pas allumée le terminal reste noir.

Fermer un terminal de screen

Utiliser les touches ctrl+a, suivi de k , et de y pour quitter screen.

Enregistrer ce qui se passe dans un fichier

Le logiciel screen peut enregistrer la session dans un fichier screenlog.0 qui se mettra dans le dossier dans lequel vous démarrer la le terminal.

C'est l'option -L qui offre cette possibilité :

screen -L /dev/ttyUSB0 115200

Et si vous ne savez plus dans quel dossier « vous êtes », vous pouvez utiliser pwd avant ou après l'exécution de screen :

pwd

Et pour lire le fichier produit par la session screen :

more screenlog.0

Attention si vous exécuter une autre session de srceen, le fichier screenlog.0 sera écrasé!

Renommer ou déplacer le fichier screenlog.0, par exemple :

mv screenlog.0 sreenlog.essais-01.log

Allumer la brique

Dés la mise sous tension de votre carte lime1 ou lime2 vous verrez apparaître tout ce qu'elle fait au démarrage.
